0 引言

目前國內煤礦井下使用的非金屬制品種類繁 多，且發展迅速。主要有各類液壓軟管、非金屬 管材、阻燃電纜、風筒及配套用風筒布、水袋布、阻燃輸送帶、塑料網假頂、各類車輛輪胎、相關設備的非 金屬部件等。

1 非金屬管材阻燃抗靜電原理

1． 1 阻燃原理

為了使材料具有阻燃性能，主要是通過添加阻 燃劑的方法來實現,使其點燃時間增長、點燃 自熄或難以點燃。但是阻燃劑本身就有一定的缺點 和危害，如含鹵阻燃劑的加入使材料在燃燒時放出 大量的有刺激性氣味的鹵化氫氣體。為了避免有毒 氣體的釋放，阻燃劑應選用無毒的材料。目前，絕大 多數礦用非金屬制品是鹵銻系列的阻燃劑，一部分 聚乙烯管材添加的是磷系阻燃劑，玻璃鋼產品添加 氫氧化鋁等無機阻燃劑。

1． 2 抗靜電方法原理

為了使非金屬材料具有抗靜電性，一方面要控 制電荷的產生、積累，可以采取減少摩擦機會、降低 摩擦壓力和速度、降低接觸頻率等負保護措施來控 制產生產; 另一方面則是能夠使已產生的電荷迅 速泄漏出去，進而減少電荷，也是抗靜電最有效的。 針對泄漏靜電的方法，目前大多數依靠接地、增加環 境濕度和提高材料的導電率來實現。其中增加材料 的電導率是抗靜電最根本、最重要的方法，它主要通 過添加抗靜電劑的方法實現?？轨o電劑主要有導電 性填充料( 炭黑、石墨、金屬粉末等) 和表面活性劑 2 類( 陰離子型、陽離子型、非離子型等) 。 炭黑等導電性填充料在材料中均勻分散并相互 接觸，形成“隧道效應”，可大幅度降低表面電阻。 如果導電性填充料相互接觸的距離較遠，則電阻下 降緩慢; 一旦距離接近，則電阻迅速下降。由于炭黑 等屬于填充料，在制品中不會遷移，所以添加炭黑等 填料的制品對濕度等條件不敏感，也不會隨著時間 而發生變化。但由于熱脹冷縮的原因，添加炭黑等 填充料的制品對溫度敏感，因此，通常是低溫時表面 電阻值更低。

2 檢驗主要項目及方法

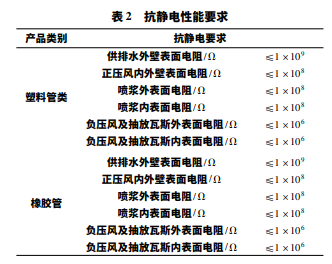

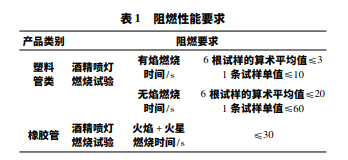

非金屬管材所使用的高分子材料具有可燃性、 易積聚靜電荷的特性，也給礦山安全生產帶來隱患， 必須進行相應檢驗。阻燃、抗靜電性能的檢驗主要是根據標準 MT / T 181—88《煤礦井下用塑料管安全性能檢驗規范》、 MT /T 191—89《煤礦井下用橡膠管安全性能檢驗規 范》中的要求，見表 1、表 2。

酒精噴燈燃燒試驗原理: 將制作標準的試件放 在酒精噴燈上燃燒規定的時間，然后移開噴燈，記錄 試件的火焰和火星燃燒時間。在記錄期間要注意觀 察試件的變化狀態，測試時間以時間或其滴落物上 的所有火焰或者火星燃燒至完全熄滅為準。酒精噴燈燃燒試驗裝置: 配備的燃料裝在容器 內，容器放置在一定的高度，燃料通過軟管進入酒精 噴燈。酒精噴燈放置在試驗箱（上海博迅BXZ-800綜合藥品穩定性試驗箱）內，箱子需可封閉，這 樣使試驗狀態能處于弱光的狀態，同時方便觀察試驗狀態。

3 應用實例

以安徽某企業生產的聚乙烯管材為例，進行檢 測檢驗并加以分析。該管材型號為 PE-KM1． 0 /110 ( MPE100) ，公稱外徑 110 mm，標稱壓力 1． 0 MPa， 材料等級 100，通用管。根據上述的檢測方法得到 檢測結果，結果表明其安全性能均符合標準要求。

4 結語

本次探放老空水采取主動探放原則，根據億欣 煤業的地質及水文地質資料，在億欣煤業采掘工程 平面圖上認真分析老空區具體位置，確定老空區的 積水范圍和積水量，對探放水鉆孔進行設計，正確疏 放了老空區積水。在實踐工作中應用良好，對疏放 井田內的老空區積水具有指導意義。





免責聲明：文章僅供學習和交流，如涉及作品版權問題需要我方刪除，請聯系我們，我們會在第一時間進行處理。
